Опис товару

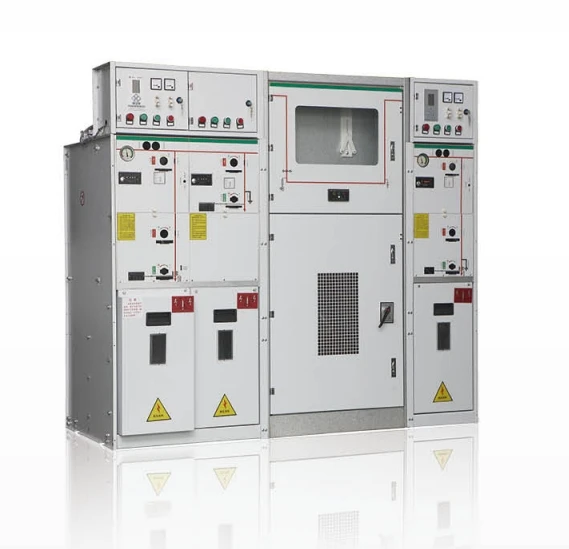

Розподільний пристрій 20 кВ — це спеціалізований тип обладнання для розподілу електроенергії середньої напруги, виготовлений спеціально для трифазних мереж змінного струму 20 кВ 50 або 60 Гц. Цей рівень напруги знаходиться між системами 15 кВ і 24 кВ, він забезпечує кращу потужність передачі електроенергії, зберігаючи при цьому переваги компактного загального дизайну.
Технічні параметри
|
Пункт |
одиниця |
дані |
|
Номінальна напруга |
кВ |
20 |
|
Номінальна частота |
Гц |
50/60 |
|
Номінальний рівень ізоляції |
кв |
|
|
Витривала напруга грозового імпульсу (пік) |
кв |
60 |
|
Витримувана напруга (RMS) за 1 хв. |
кв |
125 |
|
Витримувана напруга промислової частоти допоміжної схеми керування |
v |
2000 |
|
Номінальний струм |
A |
630,1250,1600,2000,2500,3150 |
|
Номінальний струм-розриву короткого замикання |
кА |
20,31.5 |
|
Номінальний струм-короткого замикання (піковий) |
кА |
50,80 |
|
Номінальний струм-часу витримки (4 с) |
кА |
20,31.5 |
|
Номінальний піковий струм |
кА |
50,80 |
|
Номінальна напруга допоміжної схеми керування |
v |
DC або AC 110/220 |
|
Рівень захисту |
IP4X |
|
|
Габаритні розміри (ширина*глибина*висота) |
мм |
800*1810*2380 (типовий) |
|
вага |
кг |
840-1440 (в залежності від комплектації) |
Переваги
- Металева конструкція, розділена на відсіки, тому все розділено та заземлено.
- Безпека є великим плюсом, він розроблений з урахуванням захисту персоналу.
- Площа досить компактна, тому ви економите місце порівняно з іншими варіантами.
Додатки
- Головне приймання та розподіл для виробничих підприємств, шахт, нафтохімічних підприємств і металургійних заводів.
- Вторинні розподільні мережі та фідерні схеми в системах 20 кВ.
- Допоміжні схеми розподілу електроенергії та генератори для малих і середніх генераторів-.
Часті запитання
Q1: Яке технічне обслуговування потрібно?
Відповідь: Вакуумні автоматичні вимикачі взагалі не потребують внутрішнього обслуговування. Моделі AIS вимагають щорічних перевірок, включаючи перевірку всіх з’єднань, перевірку функцій блокування та базове очищення. Моделі GIS майже не потребують обслуговування для своїх основних компонентів, повністю герметичний бак повністю позбавляє регулярного періодичного обслуговування.
Q2: Які стандартні номінальні значення струму?
Відповідь: Стандартні номінальні значення постійного струму для серії KYN28A-24 коливаються від 630 A до 3150 A. Загальні звичайні номінальні значення включають 630 A, 1250 A, 1600 A, 2000 A, 2500 A та 3150 A. Якщо вам потрібні вищі номінальні значення струму, обладнання, ймовірно, потребуватиме більших розмірів корпусу.
Q3: Який рейтинг BIL для розподільних пристроїв 20 кВ?
A: Для обладнання класу 24 кВ, що використовується в системах живлення 20 кВ, витримувана напруга грозового імпульсу, також відома як BIL, становить пікове значення 125 кВ. Це значення забезпечує надійну роботу розподільчого пристрою в ситуаціях перехідної перенапруги, викликаної ударами блискавки або перемиканнями.
